ATLAS HYDRA BIG 1 1/2" s vložkou RAH 90 mikrónov
HYDRA BIG je jednostupňový samočistiaci filter výrobcu Atlas Filtri s preplachom obráteným prietokom, určený na osadenie na vstupe rozvodu studenej vody. Táto veľkosť má pripojenie 1 1/2" a maximálny prietok 15000 l/h. Osadená je umývateľná vložka RAH BIG z nerezovej sieťky s menovitou filtráciou 90 mikrónov (RA5001020).
Čistenie prebieha bez rozoberania a bez vyberania vložky: otvorením ventilu na spodku telesa sa zmení smer prietoku vody, ktorý stiahne nečistoty z povrchu vložky a vytlačí ich von z filtra. Účinnosť procesu zaisťuje výpust navrhnutý tak, aby zabránil spätnému nasatiu vypustenej vody – výtokový lievik je zariadenie na ochranu proti spätnému prietoku podľa UNI EN 1717-11/2002. Filter sa takto vráti do východiskového stavu za niekoľko sekúnd.
Hlava je zo zosilneného polypropylénu, nádoba z PET, hlavné tesnenie je silikónové, odvzdušňovací ventil je z polypropylénu s O-krúžkom EPDM, vypúšťací guľový ventil je z niklovanej mosadze CW617N a výtokový lievik zo zosilneného polypropylénu.
Kľúčové výhody a benefity
- Maximálny prietok 15000 l/h: Veľkosť 1 1/2" je dimenzovaná na 15000 l/h. Rad tak pokrýva aj rozvody, na ktoré bežné 10" telesá nestačia.
- Preplach bez rozoberania: Stačí otvoriť ventil na spodku telesa a voda zmyje nečistoty z povrchu sieťky. Nádoba sa neodskrutkúva a vložka sa nevyberá, takže odkalenie je otázka niekoľkých sekúnd.
- Umývateľná nerezová sieťka namiesto spotrebného materiálu: Vložka RAH BIG je z nerezovej sieťky s filtráciou 90 mikrónov (RA5001020) – preplachuje sa a vymýva, nie vymieňa.
- Ochrana proti spätnému nasatiu podľa UNI EN 1717-11/2002: Výtokový lievik je zariadenie na ochranu proti spätnému prietoku, takže vypúšťaná voda nemôže kontaminovať rozvod.
- Maximálny prevádzkový tlak 8,3 baru: Rad HYDRA BIG znesie 8,3 baru. Minimálny prevádzkový tlak je 1,8 baru.
- Kovový vypúšťací ventil: Preplachový ventil je z niklovanej mosadze CW617N.
- Netoxické materiály a certifikácie: Výrobca uvádza vybrané materiály vhodné pre pitnú vodu a filtre testované a certifikované podľa DM 25 (Taliansko), so sanitárnou certifikáciou ACS (Francúzsko), EAC (Rusko) a WaterMark (Austrália), licencia AS/NZS 3497 č. WM-022909.
Prípady použitia a aplikácie
- Mechanická filtrácia studenej vody na vstupe rozvodu.
- Rozvody s vysokým prietokom, kde by bežné 10" teleso predstavovalo tlakovú stratu – napríklad hlavný prívod objektu alebo závlahová vetva.
- Rozvody, kde je odkaľovanie potrebné častejšie a rozoberanie telesa pri každom čistení by bolo neúnosné.
Technické parametre
| Výrobca | Atlas Filtri |
| Katalógové označenie | HYDRA BIG 1"1/2 RAH 90 mcr IN |
| Objednávacie číslo | RA6310033 |
| Typ | jednostupňový samočistiaci filter s preplachom obráteným prietokom |
| Vložka | RAH BIG, nerezová sieťka, objednávacie číslo RA5001020 |
| Menovitá filtrácia | 90 µm |
| Pripojenie | 1 1/2" vnútorný závit BSP na vstupe aj výstupe, plastové závity |
| Maximálny prietok | 15000 l/h (15 m3/h, 66 gpm) |
| Minimálny prietok pre účinný preplach | 2000 l/h pri vložke RAH |
| Materiál hlavy | zosilnený polypropylén |
| Materiál nádoby | PET |
| Hlavné tesnenie | O-krúžok zo silikónu |
| Odvzdušňovací ventil | telo polypropylén, O-krúžok EPDM |
| Vypúšťací guľový ventil | niklovaná mosadz CW617N |
| Výtokový lievik | zosilnený polypropylén, ochrana proti spätnému prietoku UNI EN 1717-11/2002 |
| Maximálny prevádzkový tlak | 8,3 bar |
| Minimálny prevádzkový tlak | 1,8 bar |
| Maximálna prevádzková teplota | 45 °C |
| Minimálna prevádzková teplota | 4 °C |

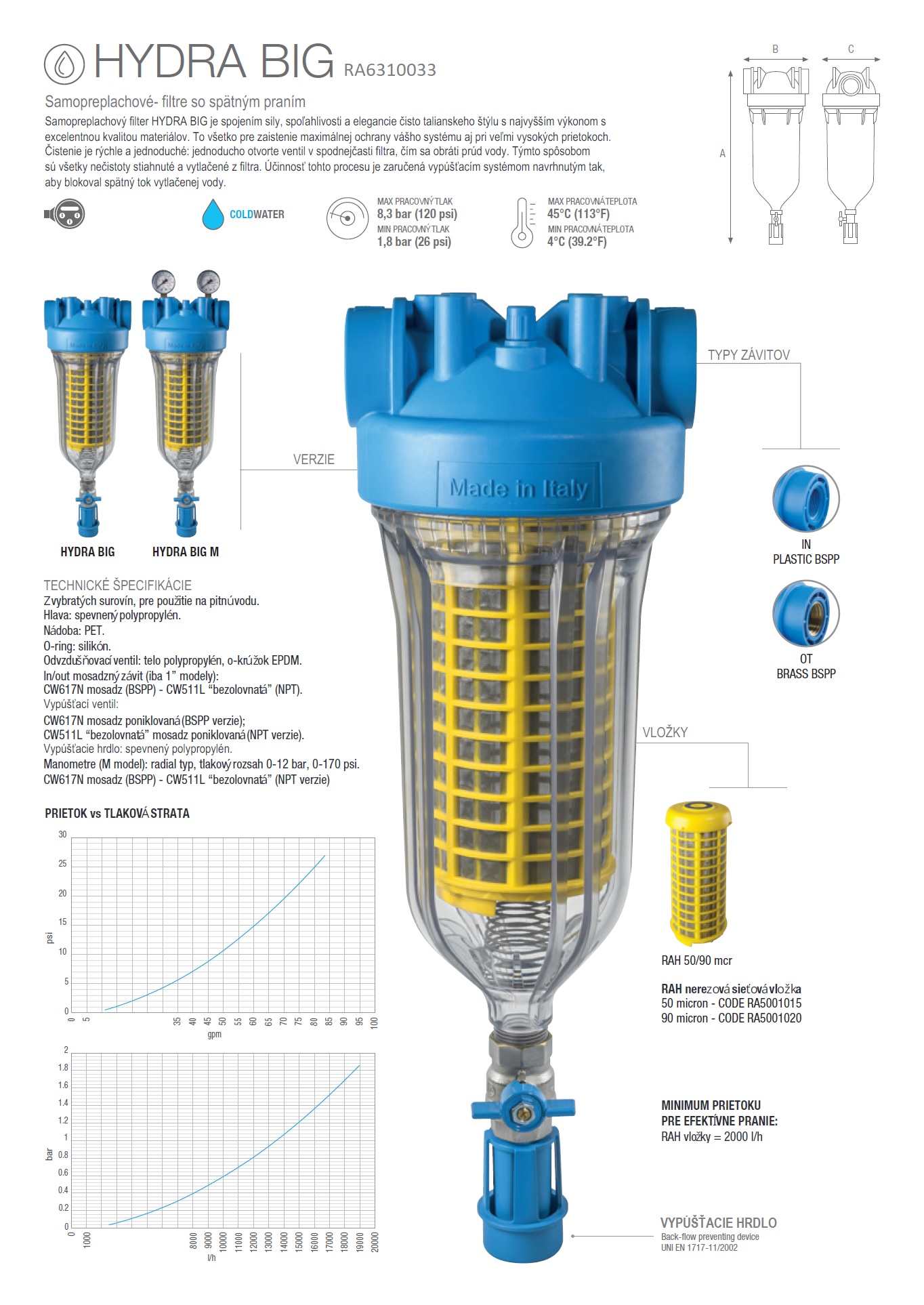

| Rozmery (koty A, B, C z nákresu výrobcu) | 500 × 190 × 185 mm |
| Hmotnosť | 4,4 kg |
| Certifikácie | DM 25 (Taliansko), ACS (Francúzsko), EAC (Rusko), WaterMark (Austrália), AS/NZS 3497 licencia č. WM-022909 |
Obsah dodávky
- Teleso filtra HYDRA BIG s 1 1/2" vnútornými plastovými závitmi
- Umývateľná nerezová sieťová vložka RAH BIG 90 mikrónov
- Guľový vypúšťací ventil z niklovanej mosadze a výtokový lievik s ochranou proti spätnému nasatiu ako súčasť telesa
Na čo si dať pozor pri návrhu:
Preplach funguje len vtedy, keď ním preteká dosť vody. Výrobca uvádza minimálny prietok pre účinný preplach 2000 l/h pri vložke RAH a 2400 l/h pri vložke RLH – ak rozvod taký prietok pri otvorenom výpuste nedosiahne, nečistoty sa zo sieťky nezmyjú a vložku bude treba vyberať a vymývať ručne. Rovnako platí minimálny prevádzkový tlak 1,8 baru. Do telesa HYDRA BIG patria vložky BIG, nie bežné vložky 10" SX: okrem osadenej RAH 90 mikrónov (RA5001020) výrobca ponúka aj plastovú sieťovú RLH BIG v jemnosti 50 mikrónov (RA5001005) a 90 mikrónov (RA5001010).
Technické parametre
| Výrobca |
Atlas Filtri
|
| Značka |
Atlas
|
| Závit (") |
1 1/2 (6/4)
|
| Prietok (m3/h) |
15
|
| Max. pracovný tlak (bar) |
8,30
|
