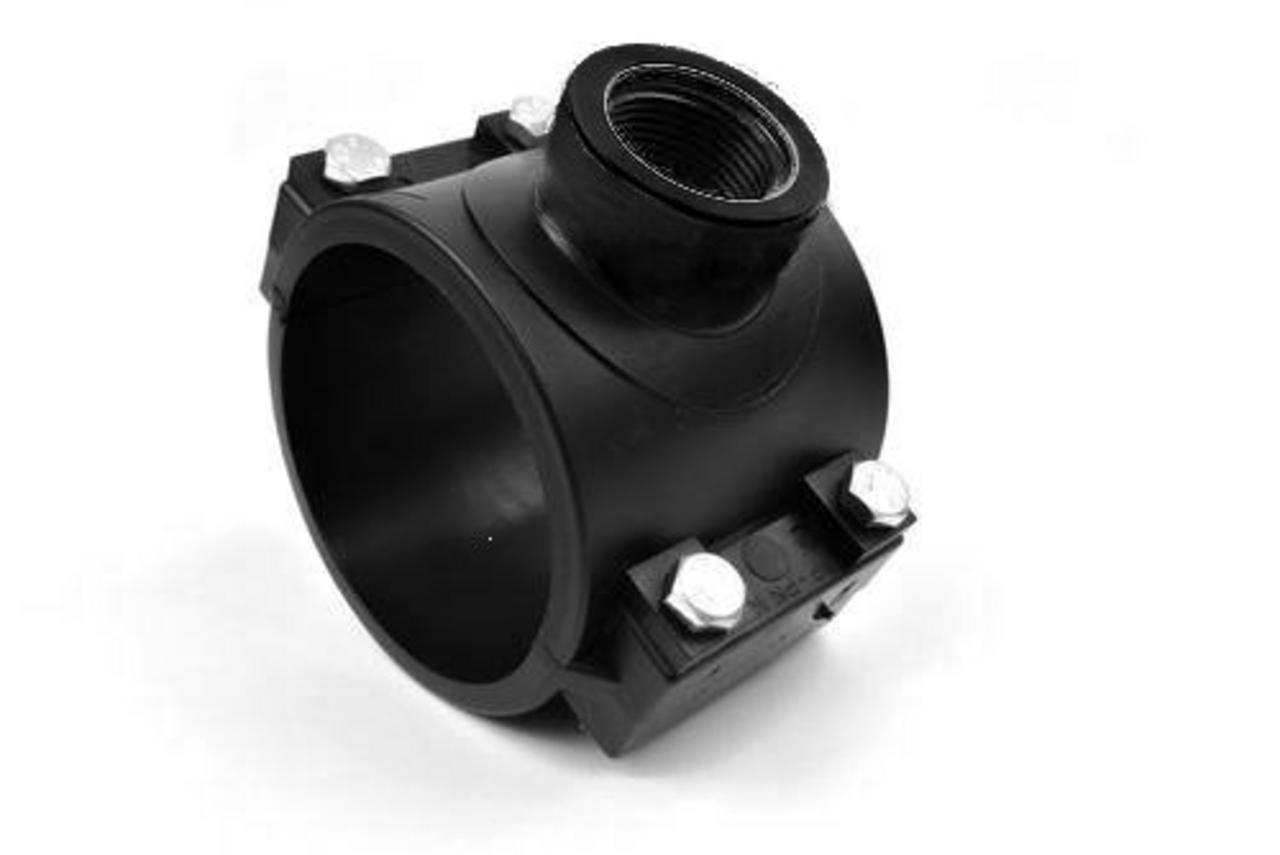

Navrtávacie pásy Plastica Alfa z polypropylénu pre rúry PE, PPR a PVC
Navrtávacie pásy Plastica Alfa slúžia na rýchle vytvorenie odbočky z PP alebo PE rúr v tlakových rozvodoch kvapalín. Telo je z čierneho rázuvzdorného polypropylénu s UV stabilizáciou, tesnenie z nitrilovej gumy (NBR), skrutky z galvanizovanej ocele. Séria pokrýva priemery rúr 25 až 315 mm s vnútorným závitom BSP 1/2" až 4". Verzia bez výstužného krúžku má tlakovú odolnosť PN 12,5 (Priemer 20–63) a PN 10 (Priemer 75–315); verzia s výstužným krúžkom z nerezovej ocele AISI 430 má PN 16 (Priemer 20–63, Priemer 140–160) a PN 12,5 (ostatné Priemer 75–315). V ponuke sú aj obojstranné vyhotovenia a redukovaná verzia s hadicovým tŕňom Priemer 16 mm (PN 4).
Kľúčové vlastnosti a funkcie
- Telo z rázuvzdorného polypropylénu. Čierny PP, UV stabilizovaný, s vysokou odolnosťou proti starnutiu.
- Tesnenie NBR. Čierna nitrilová guma uložená v sedle pásu.
- Skrutky z galvanizovanej ocele. Priemer 25–50 = 2 skrutky, Priemer 63–110 = 4, Priemer 140–200 = 6.
- Verzia s výstužným krúžkom AISI 430. Nerezový krúžok zvyšuje tlakovú odolnosť: PN 16 pri Priemer 20–63 a Priemer 140–160, PN 12,5 pri ostatných Priemer 75–315 (bez krúžku PN 12,5 / PN 10).
- Vnútorný závit BSP 1/2" až 4". Podľa UNI EN 10226 (ISO 7-1); rozmery 1"–4" na požiadanie aj s NPT závitom.
- Ďalšie vyhotovenia. Obojstranné pásy bez krúžku aj s krúžkom; redukovaná verzia s hadicovým tŕňom Priemer 16 mm pre Priemer 32, PN 4.
- Pre metrické rúry PE, PPR a PVC. PE (LDPE, MDPE, HDPE) podľa UNI EN 12201, ISO 4427, DIN 8074 a súvisiacich noriem.
- Vhodné na pitnú vodu. Certifikácie W270 a KTW (DE), ACS (FR), WRAS (UK), ATA (NL), DM 174 (IT), Reg. EÚ č. 10/2011.
- Prevádzková teplota -10 °C až +80 °C. Testy podľa ISO 13460 a ISO 17885.
Prípady použitia
- Závlahy a záhradníctvo. Odbočky z PE rozvodov závlahových systémov.
- Vodovody a civilné rozvody pitnej vody. Materiály certifikované na kontakt s pitnou vodou.
- Geotermálne systémy. Vetvenie rozvodov geotermálnych inštalácií.
- Odpadové a priemyselné vody. Doprava odpadovej a priemyselnej vody.
Technické parametre
- Telo: čierny rázuvzdorný PP, UV stabilizovaný
- Tesnenie: NBR (nitrilová guma)
- Skrutky a matice: galvanizovaná oceľ
- Výstužný krúžok (séria s krúžkom): nerezová oceľ AISI 430
- Priemery rúr: 25 – 315 mm
- Závity: vnútorný BSP 1/2" – 4" (UNI EN 10226 / ISO 7-1)
- Prevádzková teplota: -10 °C až +80 °C
- Testy: ISO 13460, ISO 17885
| Verzia | Priemer 20–63 | Priemer 75–315 | Priemer 140–160 | Závity 3"–4" |
|---|
| Bez výstužného krúžku (17010/17020) | PN 12,5 | PN 10 | PN 12,5 | PN 6 |
| S výstužným krúžkom AISI 430 (17011/17021) | PN 16 | PN 12,5 | PN 16 | PN 10 |
| S hadicovým tŕňom Priemer 16 (17050) | PN 4 (Priemer 32) |
FAQ
Ako sa montuje navrtávací pás Plastica Alfa?
Spodná polovica pásu sa priloží na rúru, do sedla hornej polovice sa vloží tesnenie a obe polovice sa zoskrutkujú — skrutky sa doťahujú postupne a krížom, kým sa dosadacie plochy úplne nedotknú, bez forsírovania. Následne sa rúra prevŕta vrtákom kolmo na os a závitový vývod je pripravený na pripojenie odbočky.
Aký je rozdiel medzi verziou s oceľovým krúžkom a bez neho?
Verzia s výstužným krúžkom z nerezovej ocele AISI 430 má vyššiu tlakovú odolnosť: PN 16 pri Priemer 20–63 a Priemer 140–160, PN 12,5 pri ostatných Priemer 75–315. Verzia bez krúžku má PN 12,5 (Priemer 20–63, Priemer 140–160) a PN 10 (ostatné Priemer 75–315).
Na aké rúry sa navrtávacie pásy používajú?
Na metrické rúry z PE (LDPE, MDPE, HDPE), PPR a PVC podľa noriem UNI EN 12201, ISO 11922-1, DIN 8074 a ISO 4427.
Sú navrtávacie pásy vhodné na pitnú vodu?
Áno. Materiály majú certifikácie na kontakt s pitnou vodou: W270 a KTW (Nemecko), ACS (Francúzsko), WRAS (Spojené kráľovstvo), ATA (Holandsko), DM 174 (Taliansko) a Reg. EÚ č. 10/2011.
