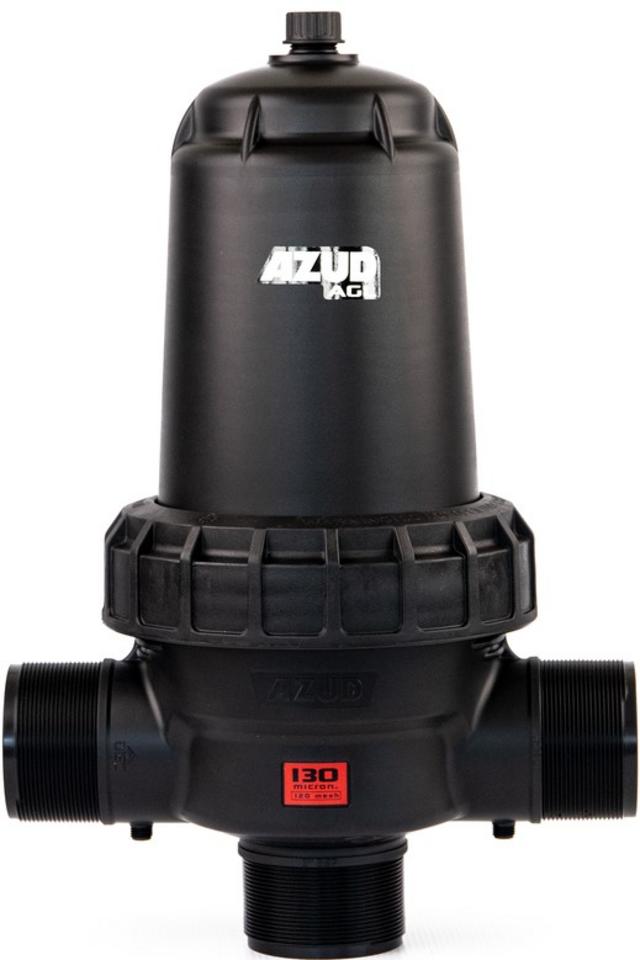

AZUD AGL 2": manuálny diskový filter na ochranu závlahových systémov
AZUD AGL je rad manuálnych filtrov určených výhradne na filtráciu závlahovej vody, vyrábaných z technických plastov odolných voči väčšine prípravkov bežne používaných v poľnohospodárstve. Model 2" v diskovom prevedení pracuje s maximálnym prietokom 30 m3/h, filtračnou plochou 1050 cm2 a stupňom filtrácie 130 mikrónov. Voda pri filtrácii preteká medzi drážkovanými diskami, ktoré v celom svojom objeme zachytávajú pevné častice. Hydraulický návrh telesa minimalizuje tlakovú stratu.
Kľúčové výhody a benefity

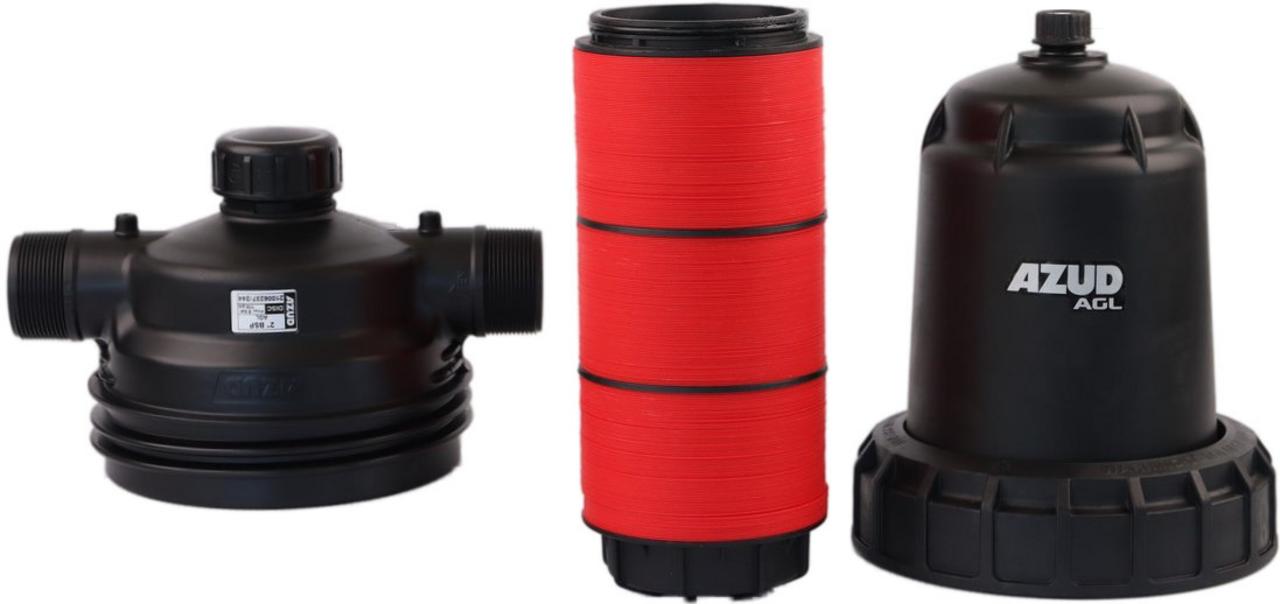

- Filtračná plocha 1050 cm2 v diskovom prevedení: Balík polypropylénových diskov zachytáva častice v hĺbke celej vrstvy, nie iba na povrchu ako sitko. Výrobca uvádza pre tento rad najväčšiu filtračnú plochu vo svojej kategórii. Sitkové prevedenie tej istej veľkosti má plochu 900 cm2.
- Odolnosť voči tlakovým a teplotným rázom: Optimalizovaný poistný závit z polyamidu vystuženého sklenými vláknami bráni deformácii spoja teleso–závit pri prudkých zmenách tlaku a teploty. Teleso a veko sú z kvalitného polypropylénu, tesnenia z NBR.
- Chemická odolnosť v rozsahu pH 2 až 13: Filter znesie väčšinu hnojív a prípravkov dávkovaných do závlahovej vody, prevádzkový tlak do 8 barov a teplotu do 60 °C.

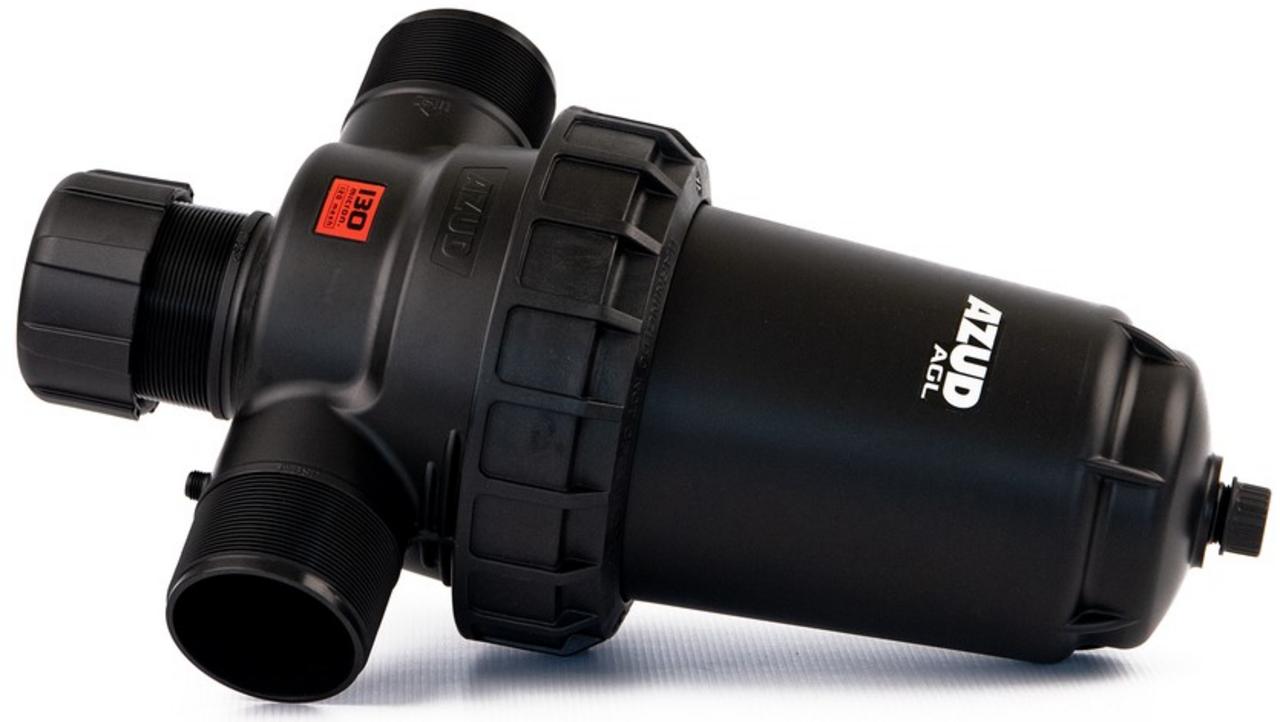

- Trojhrdlové teleso s rôznymi možnosťami pripojenia: Teleso má tri pripojovacie hrdlá; filter sa dá inštalovať v ľubovoľnej polohe.
- Vstupy pre manometre 1/4" BSP: Teleso má pripravené vývody na tlakomery, takže rozdiel tlaku pred filtrom a za ním sa dá odčítať priamo a čistenie sa vykoná podľa skutočného zanesenia, nie odhadom.
- Pomocný závit 3/4" BSP vo veku: Umožňuje osadiť odvzdušňovací (odtlakovací) ventil a vyprázdniť filter pred otvorením.
Prípady použitia a aplikácie
- Ochrana kvapkovej závlahy, mikropostrekovačov a postrekovačov pred upchatím pevnými časticami v okruhoch s prietokom do 30 m3/h.
- Filtrácia menej znečistenej úžitkovej vody a inštalácie v priestorovo obmedzených podmienkach.
Technické zhrnutie
| Parameter | AZUD AGL 2" disky 130 mikrónov |
|---|
| Typ filtra | manuálny diskový |
| Filtračný prvok | polypropylénové disky |
| Stupeň filtrácie | 130 mikrónov (120 mesh) |
| Filtračná plocha | 1050 cm2 |
| Maximálny prietok | 30 m3/h |
| Pripojenie (vstup / výstup) | 2" BSP (vonkajší závit) |
| Maximálny prevádzkový tlak | 8 bar, PN8 |
| Maximálna teplota | 60 °C |
| Rozsah pH filtrovanej vody | 2 až 13 |
| Materiál telesa a veka | polypropylén |
| Materiál poistného závitu | polyamid vystužený sklenými vláknami |
| Tesnenia | NBR |
| Vstupy pre manometre | 1/4" BSP (vonkajší závit) |
| Pomocný závit vo veku | 3/4" BSP (vonkajší závit) |
| Výška (H) | 445 mm (17,5") |
| Šírka (W) | 285 mm (11,2") |
| Priemer telesa (D) | 231 mm (9,1") |
| Hmotnosť | 7,75 kg |
Údržbový tip:
AZUD AGL je manuálny filter – nemá automatické preplachovanie, takže interval čistenia určuje prietok a znečistenie vody. Osaďte na vývody 1/4" dva tlakomery a filter čistite, keď rozdiel tlaku pred filtrom a za ním začne stúpať; je to spoľahlivejšie než čistenie podľa kalendára. Pred otvorením filter odtlakujte ventilom osadeným v pomocnom závite 3/4" vo veku a vyprázdnite ho.
Technické parametre
| Výrobca |
Azud
|
| Značka |
Azud
|
| Závit (") |
2
|
| Prietok (m3/h) |
30
|
| Max. pracovný tlak (bar) |
8
|
