Hunter ICV: Ultimátna odolnosť pre komerčné systémy
Séria ICV (Irrigation Control Valve) bola vyvinutá s jediným cieľom: vydržať tam, kde bežné ventily zlyhávajú. Je to najvyššia rada plastových ventilov od Hunter, navrhnutá pre mestské parky, športoviská a verejné priestranstvá s vysokým prevádzkovým tlakom. Konštrukcia z nylonu so sklenými vláknami zabezpečuje pevnosť porovnateľnú s kovovými ventilmi, no bez rizika korózie.
Modely s Filter Sentry™ mechanizmom
Všetky modely s reguláciou prietoku
Fialový kľúč pre úžitkovú vodu
Kompatibilita s Accu-Sync regulátormi tlaku
Kľúčové benefity a technológie
- Vysokotlaková odolnosť (15 bar): Ventil bez problémov zvláda prevádzkový tlak až 1500 kPa a odoláva hydraulickým rázom, ktoré sú bežné v rozsiahlych potrubných sieťach.

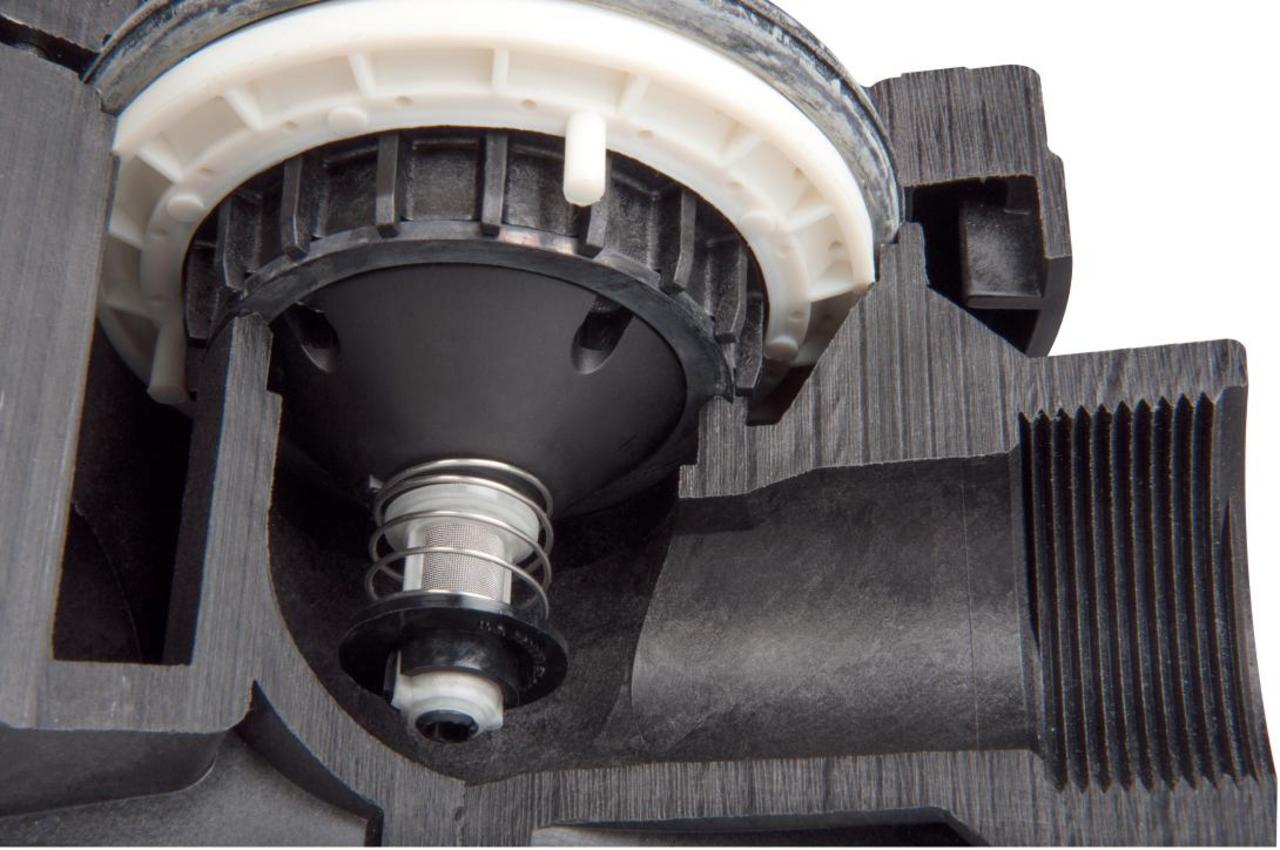

- EPDM membrána: Membrána a sedlo z EPDM gumy vystuženej tkaninou zaručujú dlhodobú pružnosť a tesnosť aj pri extrémnych teplotách a chemickom zaťažení vody.
- Regulácia prietoku (Flow Control): Štandardná výbava všetkých modelov. Umožňuje jemné doladenie prietoku a tlaku pre každú zónu zvlášť.

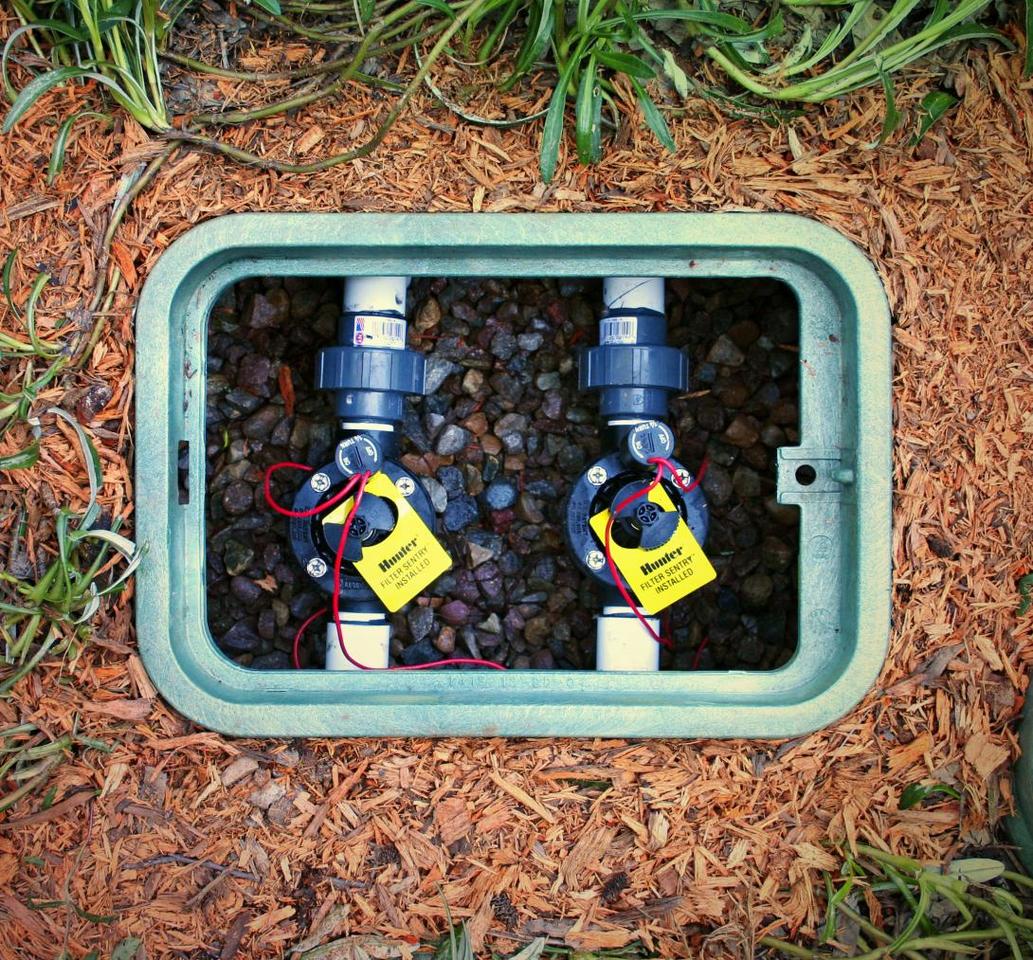

- Filter Sentry™ (Voliteľné/FS modely): Patentovaný mechanizmus, ktorý pri každom otvorení a zatvorení ventilu mechanicky očistí filter membrány. Ideálne riešenie pre vodu z jazier, riek alebo recyklovaných zdrojov (zabraňuje upchatiu ventilu).
- Jednoduchý servis: Skrutky veka sú "captive" (nevypadnú pri demontáži) a majú univerzálnu hlavu pre plochý/krížový skrutkovač aj nástrčný kľúč.
Voliteľné rozšírenie: Regulácia tlaku Accu-Sync™
Všetky ventily série ICV sú kompatibilné s regulátormi tlaku Hunter Accu-Sync™. Toto zariadenie sa inštaluje priamo na ventil (pod solenoid) a umožňuje presne nastaviť výstupný tlak pre danú sekciu bez ohľadu na kolísanie vstupného tlaku.
- Úspora vody: Znížením nadmerného tlaku sa eliminuje tvorba "vodnej hmly" na postrekovačoch, čím sa šetrí voda.
- Ochrana systému: Stabilný tlak chráni potrubie a komponenty pred poškodením.
- Flexibilita: Dostupné sú modely s fixným tlakom alebo nastaviteľný model (ADJ) v rozsahu 1,4 až 7,0 bar.
Prípady použitia a aplikácie
- Mestské vodovody s vysokým tlakom.
- Systémy využívajúce úžitkovú vodu s obsahom mechanických nečistôt (modely FS).
- Veľké komerčné areály vyžadujúce 100% spoľahlivosť a minimálnu údržbu.
- Inštalácie s požiadavkou na presnú reguláciu tlaku (v kombinácii s regulátorom Accu-Sync).
Technické špecifikácie série ICV
- Odporúčaný prevádzkový tlak: 1,5 až 15,0 bar (150 až 1500 kPa).
- Maximálna teplota vody: 66°C.
- Regulácia prietoku: Áno, štandardne na všetkých modeloch (umožňuje manuálne priškrtenie prietoku).
- Typ cievky: 24 V AC, alebo 9V DC, zapuzdrená.
- Spínací prúd: 370 mA (pri 50 Hz)
- Prídržný prúd: 210 mA (pri 50 Hz)
- Telo a veko: Nylon vystužený sklenými vláknami - extrémna odolnosť voči tlaku a prasknutiu.
- Membrána: EPDM guma vystužená tkaninou s dvojitou obrubou pre dokonalé tesnenie.
- Skrutky veka: Nerezové, nevypadávajúce. Kompatibilné s tromi typmi nástrojov.
- Sedlo ventilu: Konštrukcia "Knife-edged" pre lepšiu toleranciu nečistôt.
Dostupné modely v sérii ICV:
- ICV-101G: 1" vnútorný závit
- ICV-151G: 1 1/2" vnútorný závit
- ICV-201G: 2" vnútorný závit
- ICV-301G: 3" vnútorný závit
Špeciálne verzie:
- FS (Filter Sentry): S predinštalovaným čistiacim mechanizmom filtra.

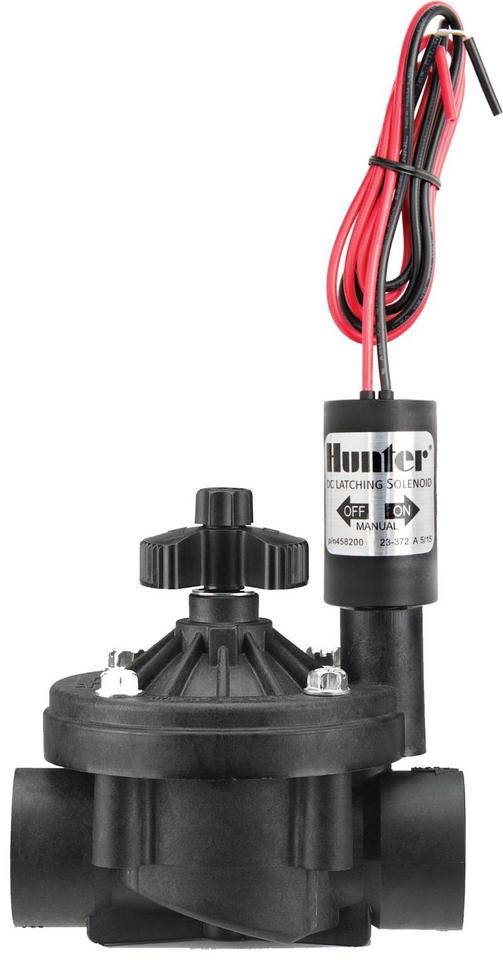

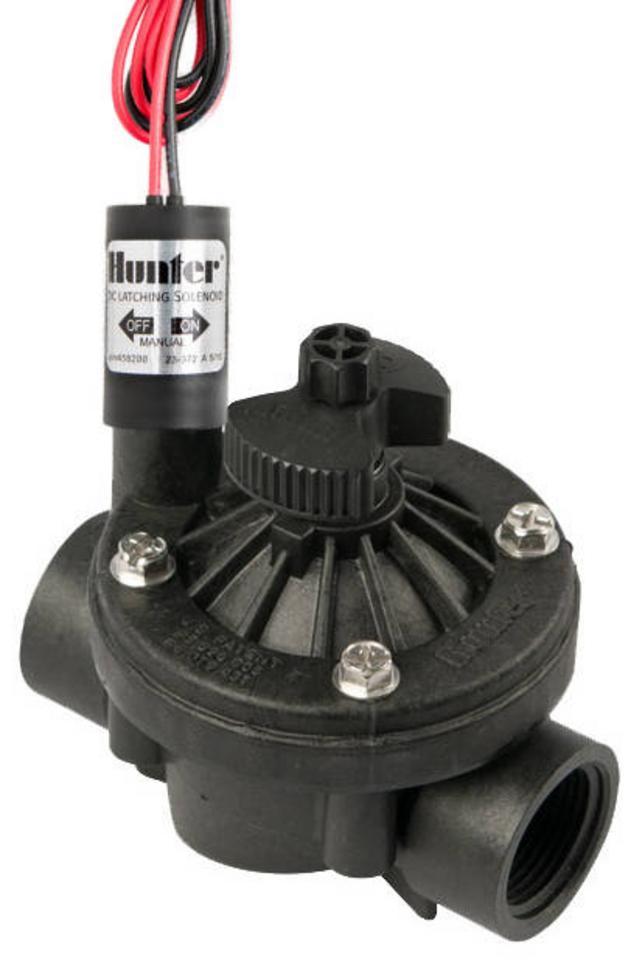

- DC: S 9V DC cievkou pre batériové ovládacie jednotky.
- B (BSP): Európsky typ závitu.
Rozsahy prietokov podľa modelov
| Model | Pripojenie | Prietok (m3/h) | Prietok (l/min) |
|---|
| ICV-101G | 1" | 0,06 – 9 m3/h | 0,4 – 150 l/min |
| ICV-151G | 1 1/2" | 17 – 34 m3/h | 75 – 568 l/min |
| ICV-201G | 2" | 9 – 45 m3/h | 150 – 757 l/min |
| ICV-301G | 3" | 34 – 68 m3/h | 560 – 1 135 l/min |
Technické parametre
| Výrobca |
Hunter Industries
|
| Značka |
Hunter
|
| Závit (") |
1
|
| Druh závitu |
F - vnútorný
|
| Regulácia prietoku |
Áno
|
| Cievka (V) |
9
|
| Prevádzkový tlak (bar) |
1,5 - 15,0
|
| Prietok (l/min) |
0,4 - 150,0
|
