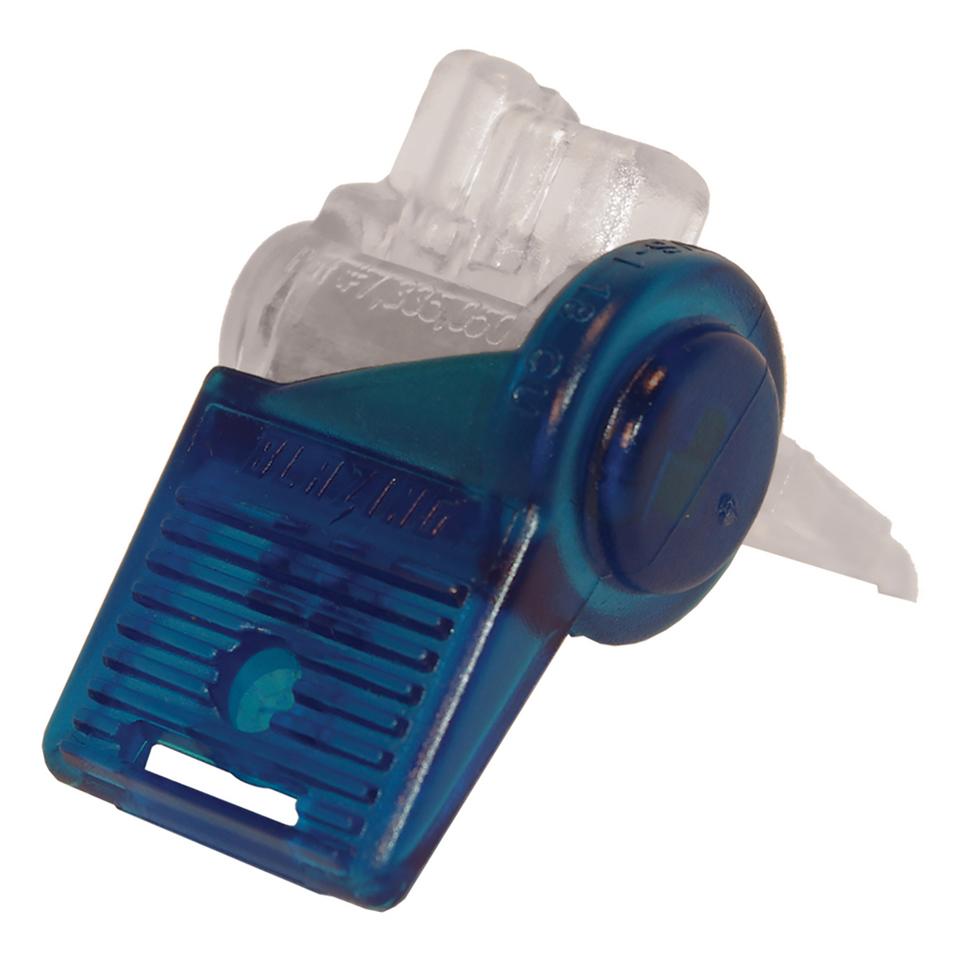

Vodovzdorný gélový konektor Blazing SnapLoc BVS1 pre závlahové systémy a záhradné osvetlenie

Blazing SnapLoc BVS1 je vodovzdorný konektor na spájanie elektrických vodičov určený pre vonkajšie aplikácie v závlahových systémoch a v inštaláciách záhradného osvetlenia. Konektor je naplnený silikónovým gélom, ktorý zabezpečuje trvalo vodotesný spoj odolný voči vlhkosti a poveternostným vplyvom. Inštalácia prebieha bez náradia a bez odizolovania vodičov — vodiče sa zasunú do otvorov a konektor sa uzavrie stlačením páčok až po zacvaknutie západky, ktorá vodiče pevne fixuje. Konektor je určený pre medené vodiče (Cu/Cu) do priemeru 18 AWG (pevné alebo lankové, približne 0,82 mm²), maximálne napätie 30 V a teplotnú odolnosť do 105 °C.

Kľúčové výhody a benefity

• Predplnený silikónovým gélom pre trvalo vodotesný spoj. Silikónová výplň chráni spoj pred vlhkosťou, koróziou a zemnou vodou bez nutnosti dodatočného utesnenia — vhodné pre priame uloženie v exteriéri a vlhkom prostredí.
• Inštalácia bez náradia a bez odizolovania vodičov. Neodizolované vodiče sa zasúvajú priamo do konektora, čo skracuje čas montáže a eliminuje chyby pri odplášťovaní; spoj sa uzavrie stlačením páčok jednou rukou.
• Pevná mechanická fixácia západkou. Zacvakávacia západka drží vodiče pevne na mieste a poskytuje vysokú odolnosť proti vytrhnutiu spoja pri manipulácii.
• Vizuálna kontrola spoja cez priehľadné telo. Konce vodičov musia byť viditeľné cez priehľadnú zadnú časť konektora, čo umožňuje okamžitú vizuálnu kontrolu správneho zasunutia.
• Teplotná odolnosť do 105 °C. Konektor je dimenzovaný pre prevádzkovú teplotu do 105 °C, čo pokrýva požiadavky inštalácií závlahy a nízkonapäťového osvetlenia vo vonkajšom prostredí.
• Patentovaná konštrukcia. Konektor je chránený patentom US 7,335,050 a ďalšími dizajnovými patentmi.

Prípady použitia

• Závlahové systémy. Spájanie vodičov elektromagnetických ventilov, ovládačov a snímačov v automatických závlahových systémoch, kde sú spoje vystavené priamemu kontaktu s vlhkosťou.
• Krajinné a záhradné osvetlenie. Vodotesné spájanie nízkonapäťových rozvodov LED a halogénového osvetlenia v exteriéri.
• Vonkajšie nízkonapäťové inštalácie do 30 V. Konektor je vhodný pre slaboprúdové rozvody do 30 V v záhradách, parkoch a komerčných areáloch s automatizovanou závlahou alebo osvetlením.

FAQ

Aké vodiče je možné konektorom BVS1 spájať?

Konektor je určený pre medené vodiče (Cu/Cu) v rozsahu #18 AWG (približne 0,82 mm²), v  pevnom aj lankovom prevedení. Typické zapojenie je 2–3 vodiče #18 alebo #16.

Treba pred zapojením vodiče odizolovať?

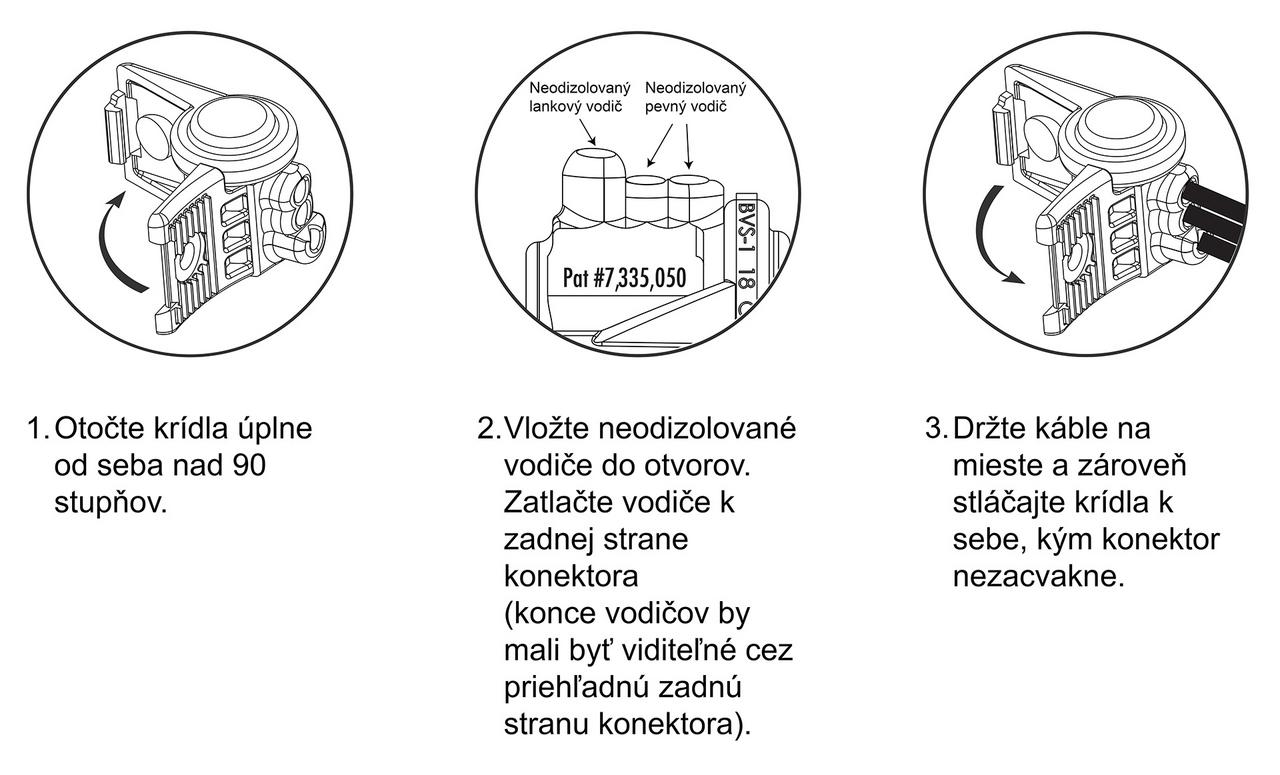

Nie. Konektor BVS1 sa inštaluje s neodizolovanými vodičmi. Vodiče sa zasunú do otvorov až na doraz (konce musia byť viditeľné cez priehľadnú zadnú časť konektora) a spoj sa uzavrie stlačením páčok až po zacvaknutie. Odplášťovanie nie je potrebné, čo skracuje montáž a znižuje chybovosť.

Je konektor BVS1 vhodný na uloženie do zeme a do vlhkého prostredia?

Áno. Konektor je predplnený silikónovým gélom, ktorý vytvára trvalo vodotesný spoj odolný voči vlhkosti. Je určený pre vonkajšie elektrické aplikácie vrátane závlahových systémov a krajinného osvetlenia. Inštalácia musí prebiehať v súlade s miestnymi a národnými elektrotechnickými predpismi.

Aké je maximálne napätie a teplotná odolnosť konektora?

Maximálne napätie je 30 V, teplotná odolnosť je do 105 °C. Tieto hodnoty zodpovedajú nízkonapäťovým vonkajším inštaláciám, ako sú automatické závlahové systémy a krajinné nízkonapäťové osvetlenie. Pred inštaláciou alebo demontážou je nutné vypnúť napájanie.

Kto je výrobcom konektora Blazing SnapLoc BVS1?

Konektor je súčasťou rady Blazing SnapLoc značky Blazing Products / King Innovation, ktorá dnes patrí pod spoločnosť nVent (ECM Industries), New Berlin, Wisconsin, USA. Produkt spĺňa smernicu RoHS o obmedzení nebezpečných látok.
