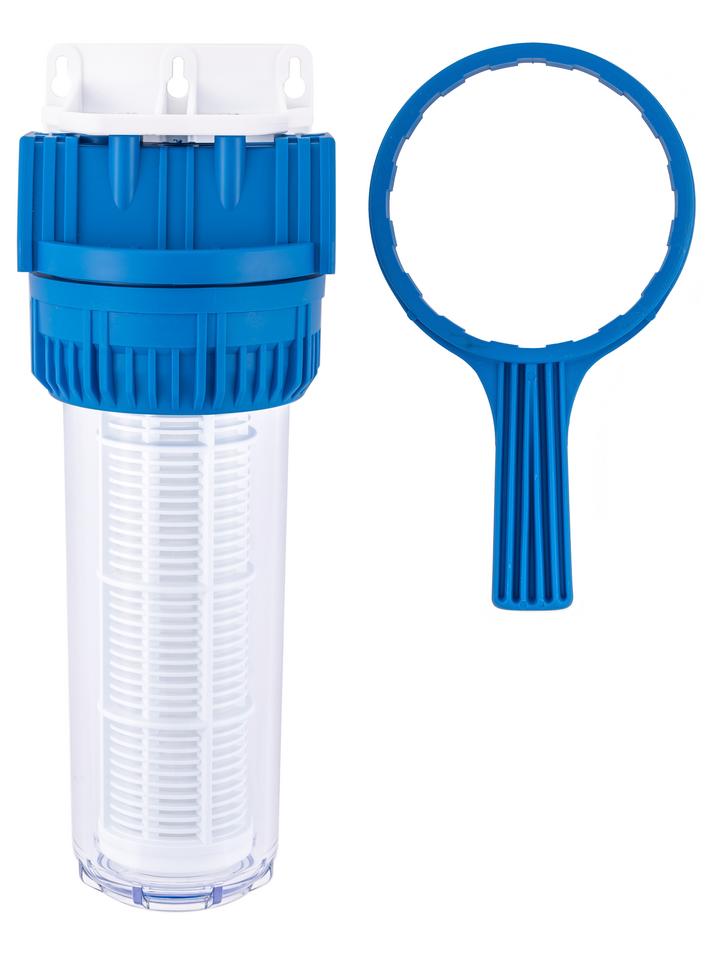

AQUA FP3 9" 3/4 s vložkou RLA 80 mikrónov: Kompletná súprava s umývateľnou vložkou
Súprava spája filtračné teleso AQUA FP3 9"3/4 s umývateľnou sieťovou vložkou RLA so stupňom filtrácie 80 mikrónov, kľúčom na demontáž a držiakom na stenu. Hlava telesa je z polypropylénu s mosadznými závitovými vložkami, nádoba z priehľadného SAN, tesnenie O-krúžkom NBR 70 Sh A. Pripojenie tvoria vnútorné 1" závity.
Vložka RLA je povrchový filtračný prvok s nedeformujúcou sa konštrukciou: na tuhé jadro z polypropylénu je navarená polyamidová sieťka so štvorcovými okami. Štvorcové oká zabezpečujú rovnomerný priechod vody po celej ploche vložky, čím sa znižuje riziko zanesenia a tlaková strata zostáva nízka. Hladký povrch sieťky sa dá jednoducho vymyť a neuvoľňuje kontaminujúce častice, takže pri správnej údržbe sa vložka používa opakovane pri zachovaní stálej účinnosti.
Kľúčové výhody a benefity
- Umývateľná vložka namiesto spotrebného materiálu: Sieťka sa vymyje a vráti späť; pri správnej údržbe vydrží opakované použitie so stálou účinnosťou. Odpadá pravidelný nákup náhradných vložiek.
- Menovitý prietok 3500 l/h pri 80 mikrónoch: Vložka RLA vo výške 9" 3/4 má pri stupni 80 µm menovitý prietok 3500 l/h, teda 3,5 m3/h.
- Mosadzné závitové vložky v hlave: Závity nie sú v plaste, ale v mosadzných vložkách zalisovaných do polypropylénovej hlavy – spoj znesie opakovanú demontáž bez vytrhnutia závitu.
- Teleso odskúšané na 35 barov a 100 000 cyklov: Výrobca uvádza priemerný tlak pri roztrhnutí 35 barov a cyklickú skúšku 0 až 10 barov v 100 000 cykloch. Maximálny prevádzkový tlak telesa je 10 barov, hydrostatická skúška podľa PED presahuje 1,43-násobok tejto hodnoty.
- Priehľadná nádoba na kontrolu zanesenia: Vo verzii s priehľadnou nádobou zo SAN je stav vložky vidieť bez demontáže.
- Kompletná súprava vrátane kľúča a držiaka: V balení je aj kľúč na odskrutkovanie nádoby a držiak na stenu, takže na montáž netreba dokupovať nič ďalšie.
- Certifikácie a pôvod: Teleso aj vložka sú vyrobené v Taliansku a nesú označenie DM 174/04, DM 25/12 a ACS.
Prípady použitia a aplikácie
- Filtrácia pitnej a úžitkovej vody od mechanických nečistôt v domovom rozvode.
- Odstraňovanie suspendovaných sedimentov, piesku, kalu a hrdze.
- Vodárenstvo, priemysel, poľnohospodárstvo a záhradníctvo.
- Ochrana čerpadiel a zariadení citlivých na zákal pred mechanickým opotrebením.
Filtračná vložka RLA 80 mikrónov
| Typ filtrácie | povrchová, umývateľná sieťová vložka |
| Stupeň filtrácie | 80 µm |
| Účinnosť filtrácie | 80 % (nominálna filtrácia) |
| Menovitý prietok | 3500 l/h |
| Materiál sieťky | polyamid (PA) |
| Materiál jadra | polypropylén |
| Vonkajší kôš | polypropylén |
| Koncovky | DOE, polypropylén |
| Tesnenie vložky | SEBS |
| Výška | 9" 3/4 |
| Vonkajší priemer | 65 mm |
| Vnútorný priemer | 27 mm |
| Maximálny prevádzkový tlak | 8 bar |
| Maximálny tlakový rozdiel | 0,8 bar |
| Maximálna prevádzková teplota | 50 °C |
Filtračné teleso AQUA FP3 9" 3/4
| Pripojenie | 1" vnútorný závit, mosadzné vložky |
| Materiál hlavy | polypropylén s mosadznými vložkami |
| Materiál nádoby | priehľadný SAN |
| Tesnenie | O-krúžok NBR 70 Sh A |
| Prietok naprázdno pri 2 baroch | 106,60 l/min pri pripojení 1" |
| Maximálny prevádzkový tlak telesa | 10 bar |
| Hydrostatická skúška PED | viac ako 1,43-násobok prevádzkového tlaku |
| Priemerný tlak pri roztrhnutí | 35 bar (interná skúška) |
| Cyklická skúška | 0 až 10 bar, 100 000 cyklov |
| Prevádzková teplota | 5 až 50 °C |
| Rozmery telesa | 122 × 299 mm |
Obsah súpravy
- Filtračné teleso AQUA FP3 9" 3/4 s vnútornými 1" závitmi
- Umývateľná sieťová vložka RLA 80 µm
- Kľúč na demontáž nádoby
- Držiak na stenu
Technické parametre
| Výrobca |
Aqua S.p.A.
|
| Značka |
Aqua
|
| Závit (") |
1
|
| Prietok (m3/h) |
3,50
|
| Max. pracovný tlak (bar) |
8
|
