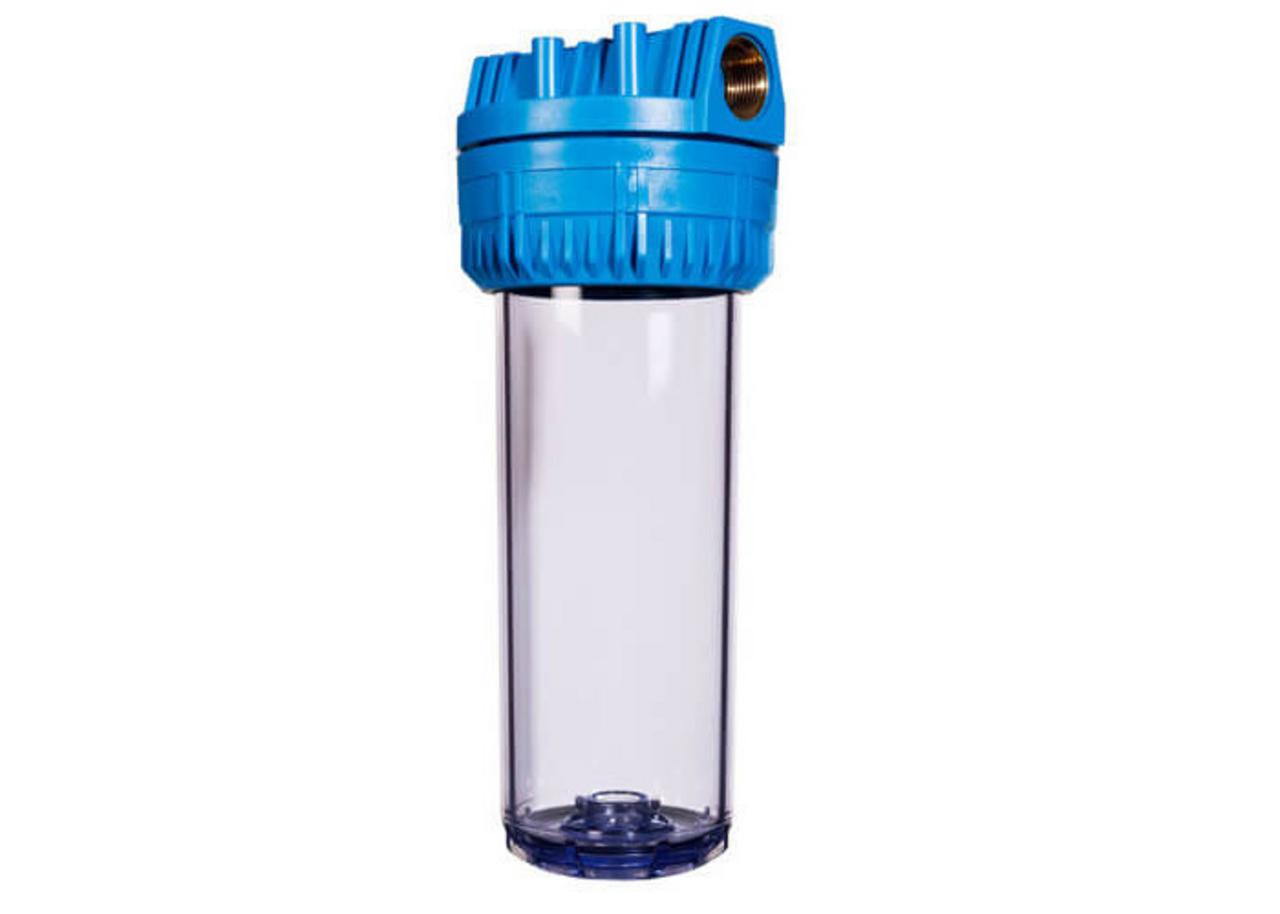

AQUA FP3 9" 3/4 s 1" závitmi
FP3 je filtračné teleso zo štandardnej rady výrobcu Aqua S.p.A., určené pre vymeniteľné filtračné vložky s výškou 9" 3/4. Hlava je z polypropylénu s mosadznými závitovými vložkami, nádoba z priehľadného SAN a tesnenie je O-krúžok NBR 70 Sh A. Pripojenie tvoria vnútorné 1" závity, teda vstup aj výstup so vnútorným závitom. Teleso sa dodáva samostatne, bez filtračnej vložky.
Kľúčové výhody a benefity
- Mosadzné závitové vložky v hlave: Závity nie sú v plaste, ale v mosadzných vložkách zalisovaných do polypropylénovej hlavy – spoj znesie opakovanú demontáž bez poškodenia závitu.
- Maximálny prevádzkový tlak 10 barov: Teleso je dimenzované na 10 barov, hydrostatická skúška podľa PED presahuje 1,43-násobok tejto hodnoty a priemerný tlak pri roztrhnutí je 35 barov.
- Odskúšané na 100 000 cyklov: Výrobca uvádza cyklickú skúšku v rozsahu 0 až 10 barov v 100 000 cykloch – teleso teda znesie opakované tlakové rázy v rozvode.
- Priehľadná nádoba na kontrolu zanesenia: V nádobe z priehľadného SAN je stav vložky vidieť bez demontáže.
- Voľba vložky podľa potreby: Do telesa sa vloží ktorákoľvek štandardná vložka s výškou 9" 3/4 – umývateľná sieťová, navíjaná, uhlíková alebo iná, podľa charakteru vody.
- Prietok naprázdno 106,60 l/min: Samotné teleso s pripojením 1" prepustí pri tlaku 2 bary 106,60 litra za minútu, teda 6,4 m3/h – skutočný prietok zostavy potom určuje osadená vložka.
- Certifikácie a pôvod: Vyrobené v Taliansku, s označením DM 174/04, DM 25/12 a ACS.
Prípady použitia a aplikácie
- Filtrácia pitnej a úžitkovej vody od mechanických nečistôt v domovom rozvode.
- Osadenie na vstupe rozvodu ako prvý stupeň pred zariadeniami citlivými na zákal.
- Zostavy na mieru, kde si typ a jemnosť vložky určuje projektant podľa rozboru vody.
Technické parametre telesa
| Výrobca | Aqua S.p.A. |
| Rad | FP3, štandardná rada |
| Výška vložky | 9" 3/4 |
| Pripojenie | 1" vnútorný závit na vstupe aj výstupe, mosadzné vložky |
| Materiál hlavy | polypropylén s mosadznými vložkami |
| Materiál nádoby | priehľadný SAN alebo biely plnený polypropylén |
| Tesnenie | O-krúžok NBR 70 Sh A |
| Prietok naprázdno pri 2 baroch | 106,60 l/min (6,4 m3/h) |
| Maximálny prevádzkový tlak | 10 bar |
| Hydrostatická skúška PED | viac ako 1,43-násobok prevádzkového tlaku |
| Priemerný tlak pri roztrhnutí | 35 bar (interná skúška) |
| Cyklická skúška | 0 až 10 bar, 100 000 cyklov |
| Prevádzková teplota | 5 až 50 °C |
| Rozmery | 122 × 299 mm |
| Hmotnosť | 1 kg |
| Certifikácie | DM 174/04, DM 25/12, ACS |
Technické parametre
| Výrobca |
Aqua S.p.A.
|
| Značka |
Aqua
|
| Závit (") |
1
|
| Prietok (m3/h) |
6,40
|
| Max. pracovný tlak (bar) |
10
|
