Hunter PGV-100 a PGV-101: Profesionálny štandard pre rezidenčné a komerčné systémy
Séria ventilov Hunter PGV predstavuje ideálnu rovnováhu medzi robustnou konštrukciou a jednoduchou servisovateľnosťou. Tieto ventily sú navrhnuté tak, aby zvládali nároky stredne veľkých závlahových systémov s maximálnou spoľahlivosťou. Telo z vysoko kvalitného PVC odolného voči UV žiareniu a korózii zaručuje dlhú životnosť, zatiaľ čo konštrukcia membrány s dvojitou obrubou eliminuje riziko únikov a porúch spôsobených prevádzkovým stresom. Každý ventil prechádza vo výrobe 100 % vodným testom.

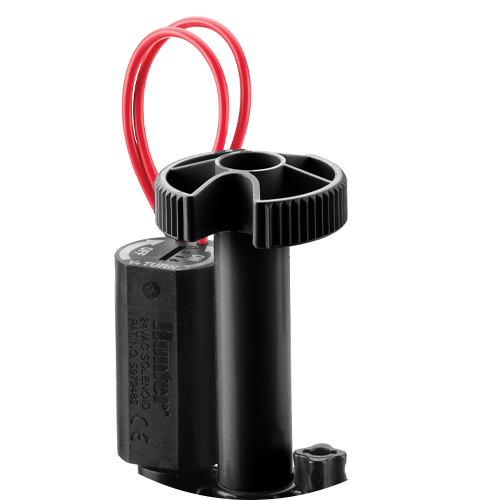

Modely PGV-101 s reguláciou prietoku

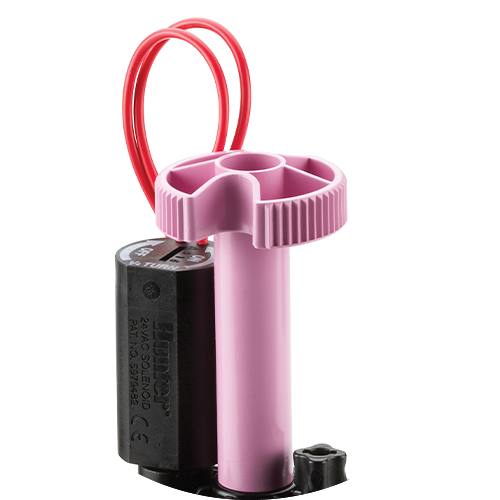

Fialový kľúč pre úžitkovú vodu
Kompatibilita s Accu-Sync regulátormi tlaku
Kľúčové benefity a konštrukčné riešenia
- Maximálna tesnosť: Membrána s dvojitou obrubou (double-beaded) zaisťuje dokonalé utesnenie a prevádzku bez únikov aj pri kolísaní tlaku.
- Efektívna údržba: Skrutky veka sú nevypadávajúce (captive) a majú univerzálnu hlavu pre plochý skrutkovač, krížový skrutkovač aj nástrčný kľúč, čo výrazne zrýchľuje servis v teréne.
- Regulácia prietoku (modely PGV-101): Umožňuje presné manuálne doladenie prietoku a tlaku na konkrétnej sekcii, čím sa zvyšuje efektivita systému a predlžuje životnosť komponentov.
- Ochrana cievky: Zapuzdrená cievka (24 V AC) s integrovaným piestom zaručuje bezproblémovú prevádzku a jednoduchú výmenu.
- Univerzálnosť: Možnosť inštalácie regulátora tlaku Accu-Sync™ priamo na ventil pre systémy vyžadujúce precízny výstupný tlak.

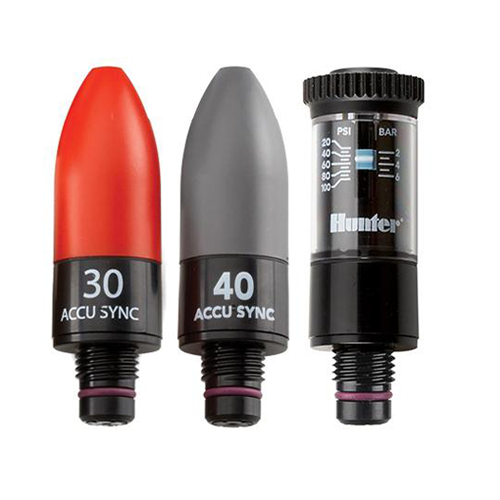

Voliteľné rozšírenie: Regulácia tlaku Accu-Sync™
Elektromagnetické ventily Hunter PGV sú kompatibilné s regulátormi tlaku Hunter Accu-Sync™. Toto zariadenie sa inštaluje priamo na ventil (pod solenoid) a umožňuje presne nastaviť výstupný tlak pre danú sekciu bez ohľadu na kolísanie vstupného tlaku.
- Úspora vody: Znížením nadmerného tlaku sa eliminuje tvorba "vodnej hmly" na postrekovačoch, čím sa šetrí voda.
- Ochrana systému: Stabilný tlak chráni potrubie a komponenty pred poškodením.
- Flexibilita: Dostupné sú modely s fixným tlakom alebo nastaviteľný model (ADJ) v rozsahu 1,4 až 7,0 bar.
Prípady použitia a aplikácie
- Automatické závlahové systémy pre rodinné domy a okrasné záhrady.
- Menšie komerčné areály a verejné priestranstvá.
- Rekonštrukcie starších systémov vďaka jednoduchej výmene a kompatibilite cievok.
Technické špecifikácie 1" modelov
- Prietok: 0,05 až 9 m3/h (0,7 až 150 l/min).
- Odporúčaný tlak: 1,5 až 10 bar (150 až 1000 kPa).
- Maximálna teplota vody: 66 °C.
- Elektrické parametre cievky: 24 V AC; spínací prúd 370 mA, prídržný prúd 210 mA (50 Hz).
Dostupné modely PGV s 1" závitom
- PGV-100-G-B: 1" vnútorný závit, bez regulácie prietoku.
- PGV-101-G-B: 1" vnútorný závit, s reguláciou prietoku.
- PGV-100-MM-B: 1" vonkajší závit, bez regulácie prietoku.
- PGV-101-MM-B: 1" vonkajší závit, s reguláciou prietoku.
Tlakové straty u elektromagnetických ventilov PGV-100 a PGV-101
| Prietok (m3/h) | Tlaková strata (bar) |
|---|
| 0,3 | 0,08 |
| 1,0 | 0,11 |
| 3,5 | 0,16 |
| 6,5 | 0,62 |
| 9,0 | 1,48 |
Technické parametre
| Výrobca |
Hunter Industries
|
| Značka |
Hunter
|
| Závit (") |
1
|
| Druh závitu |
M - vonkajší
|
| Regulácia prietoku |
Áno
|
| Cievka (V) |
9
|
| Prevádzkový tlak (bar) |
1,5 - 10,0
|
| Prietok (l/min) |
0,7 - 150,0
|
