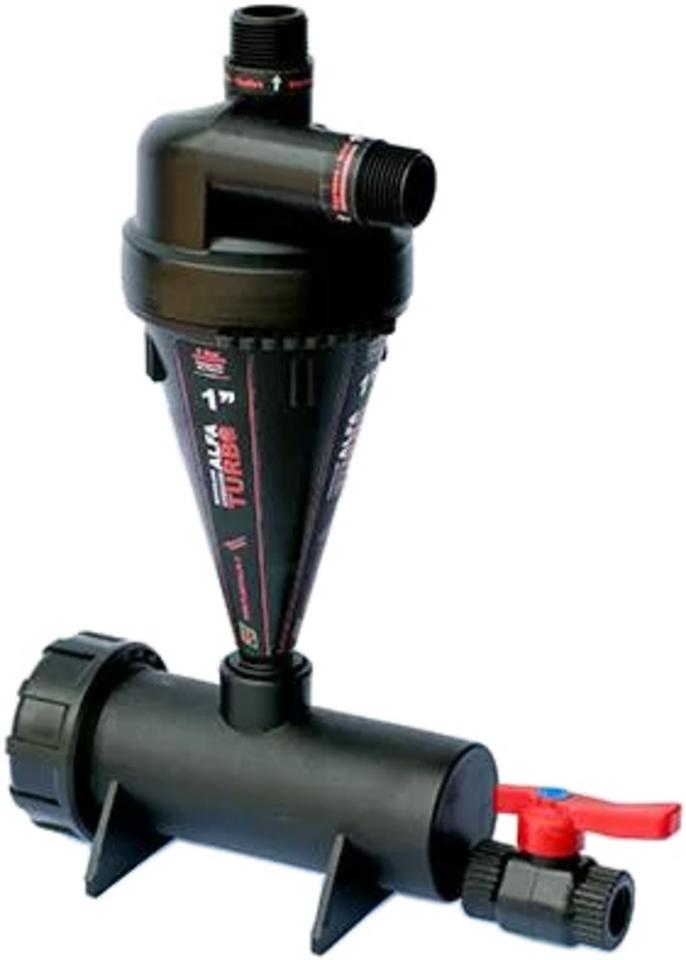

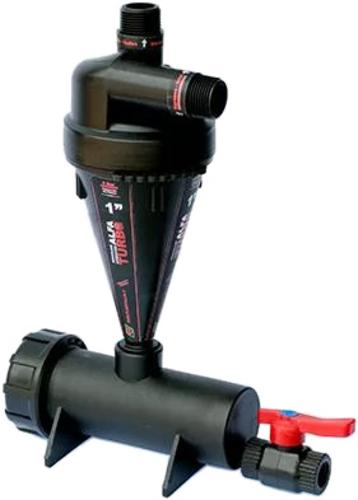

Plastica Alfa Alfaturbo — hydrocyklónové separátory piesku

Alfaturbo je rad hydrocyklónových filtrov Plastica Alfa určených na odstraňovanie piesku, kalu a ťažkých pevných častíc z vody odstredivou silou. Voda vstupuje do filtra v hornej časti, tangenciálne k telu, a rotačným pohybom sa zrýchli; piesok a ťažšie častice sa odstredia k stene a padajú do odkaľovacej nádoby, zatiaľ čo vyčistená voda odchádza stredom tela. Zariadenie neobsahuje žiadnu filtračnú vložku, takže pri správnom použití nevyžaduje údržbu — jediným úkonom je odpustenie zachyteného piesku z nádoby.

Telo je vyrobené zo špeciálneho polymeru so sklenými vláknami, ktorý na rozdiel od porovnateľných kovových filtrov nekoroduje od pohybujúcich sa pevných častíc a odoláva oderu. Rad sa dodáva v troch veľkostiach s pripojením 1", 2" a 3" a je kompatibilný so závitovým, prírubovým, drážkovaným aj zvieracím pripojením.

Kľúčové výhody a benefity

• Bez filtračnej vložky, teda bez pravidelnej výmeny. Separácia je čisto odstredivá, v tele nie je sitko ani disková vložka, ktorú by bolo treba čistiť alebo kupovať ako spotrebný diel. Pri správnom použití si systém nevyžaduje údržbu.
• Účinnosť nad 80 % pri časticiach nad 70 mikrónov. Údaj platí pre častice s mernou hmotnosťou najmenej 2,5 kg/dm³, teda pre piesok a podobné minerálne nečistoty.
• Polymérové telo namiesto kovového. Pohybujúci sa piesok kovové hydrocyklóny obrusuje a koroduje; telo z polypropylénu alebo polyamidu so sklenými vláknami tomu odoláva. Materiál je zároveň UV stabilizovaný a odolný proti starnutiu.
• Nízka hmotnosť. Verzia 1" váži 0,85 kg, 2" 6,3 kg a 3" 14,5 kg — pri porovnateľnom kovovom zariadení ide o výrazný rozdiel pri manipulácii aj pri kotvení do rámu.
• Modularita a voľba pripojenia. Technický katalóg uvádza pre každú veľkosť závitové verzie BSP a NPT aj drážkované pripojenie Alfarapid. Výrobca k filtrom dodáva spojky Alfarapid (drážkované, typ Victaulic), zvieracie tvarovky s pripojením Alfarapid alebo prírubovým, prírubové nákružky a príruby od 1 1/2" do 6", takže zostavenie filtračnej stanice je otázkou skladania dielov z jedného systému.
• Prevádzkový rozsah od -10 do +95 °C. Rovnaký pre všetky tri veľkosti radu.
• Vhodné aj pre pitnú vodu. Rad je v súlade s talianskymi predpismi DM 174-06/04/2004 a DM 23/04/2009 a s nariadením EÚ č. 10/2011 pre materiály v kontakte s potravinami.
• Overené závitové normy. Závity BSP podľa UNI EN 10226 (ISO 7-1), BS 21 a AS 1722.1, závity NPT podľa ANSI-ASME B1.20.1, tlakové skúšky podľa ISO 1167. Drážkované pripojenie u veľkostí 2" a 3" podľa ANSI/AWWA C 606-87.

Prípady použitia

• Predfiltrácia pred sitkovými a diskovými filtrami. Hydrocyklón zachytí hrubý piesok, takže nasledujúci sitkový, diskový alebo pieskový filter sa zanáša výrazne pomalšie a preplachuje sa menej často.
• Závlaha z vrtu a studne. Voda z podzemných zdrojov nesie piesok, ktorý ničí kvapkovače, trysky aj obežné kolesá čerpadiel. Odstredivá separácia je proti nemu účinnejšia než sitko, ktoré sa piesokom okamžite zaslepí.
• Mobilné filtračné stanice. Nízka hmotnosť a modularita robia z radu vhodný prvok prenosných a prevozných filtračných zostáv.
• Priemysel a vodárenské rozvody. Výrobca rad uvádza pre poľnohospodárstvo, priemysel, vodárenstvo aj filtráciu pitnej vody v domácnostiach.
• Zdroje s abrazívnym kalom. Tam, kde by kovový hydrocyklón trpel oderom a koróziou od pohybujúcich sa častíc, je polymérové telo trvácnejšie.

Modely série Alfaturbo a ich značenie

Rad má tri veľkosti a ku každej niekoľko variantov pripojenia. Základné katalógové označenie je 10FLI pre 1", 20FLI pre 2" a 30FLI pre 3"; posledné tri číslice určujú typ pripojenia. Technický katalóg uvádza pre všetky tri veľkosti tri druhy pripojenia: drážkované Alfarapid, závit BSP (Gas) a závit NPT.

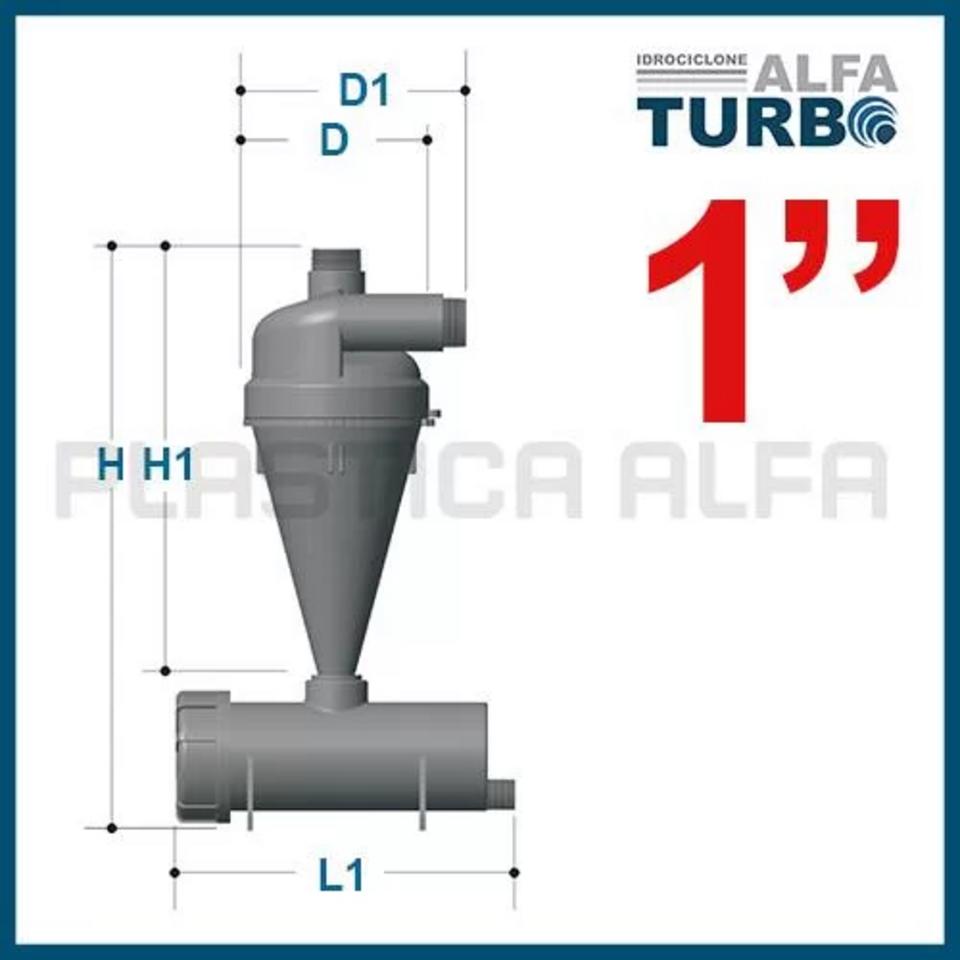

Veľkosti sa líšia prietokom, rozmermi, objemom odkaľovacej nádoby aj materiálom tela. Verzia 1" má telo a veko spojené jednoduchým uzáverom, verzie 2" a 3" upínacou sponou z PAGF s hákovou poistkou z nehrdzavejúcej ocele AISI 304. Veľkosť 3" má navyše podpery a k štandardnému odkaľovaciemu výstupu 3/4" aj voliteľný výstup 2", ktorý výrobca odporúča pri výrazne znečistenej vode na rýchlejšie čistenie nádoby.

Tlakové straty

Tlakové straty nameral výrobca v laboratóriu na čistej vode s teplotou 20 ±1 °C podľa normy UNI 10286.

Alfaturbo 1":

Alfaturbo 2":

Alfaturbo 3":

FAQ

Ako funguje hydrocyklónový separátor piesku?

Voda vstupuje do filtra v hornej časti, tangenciálne k telu, a rotačným pohybom sa zrýchli. Piesok a častice s vyššou mernou hmotnosťou sú odstredivou silou vytlačené ku kónickej stene tela a padajú do odkaľovacej nádoby na dne, kým vyčistená voda odchádza stredom tela nahor. V zariadení nie je žiadne sitko ani vložka, ktorá by prietok obmedzovala.

Aké nečistoty hydrocyklón Alfaturbo zachytí?

Častice nad 70 mikrónov s mernou hmotnosťou najmenej 2,5 kg/dm³, s účinnosťou nad 80 %. Ide teda o piesok, kal a podobné minerálne nečistoty, ktoré sú ťažšie ako voda. Organické nečistoty s hmotnosťou blízkou vode, napríklad riasy alebo listy, hydrocyklón nezachytí — na tie sa zaraďuje sitkový alebo diskový filter.

Potrebuje hydrocyklón Alfaturbo údržbu?

Pri správnom použití nie, pretože neobsahuje filtračné elementy. Jediným pravidelným úkonom je odpustenie zachyteného piesku z odkaľovacej nádoby, ktorá má podľa veľkosti objem 0,62, 2,87 alebo 7,44 dm³.

Ako vybrať veľkosť hydrocyklónu podľa prietoku?

Podľa odporúčaného rozsahu prietoku danej veľkosti: 1" pre 0,8 až 1,6 l/s, teda približne 2,9 až 5,8 m³/h, 2" pre 10 až 19 m³/h a 3" pre 30 až 48 m³/h. Výrobca uvádza rozsah, nie len hornú hranicu — pri návrhu sa preto prietok drží v uvedenom intervale. Odporúčaný maximálny prevádzkový tlak 5 bar platí pre všetky veľkosti rovnako.

Aký je maximálny prevádzkový tlak a teplota?

Odporúčaný maximálny prevádzkový tlak je 5 bar pre všetky veľkosti radu. Prevádzkové teploty sú od -10 do +95 °C. Tesnenia sú štandardne z nitrilového kaučuku NBR.

Dá sa Alfaturbo použiť na pitnú vodu?

Áno. Výrobca uvádza súlad s talianskymi predpismi DM 174-06/04/2004 a DM 23/04/2009 a s nariadením EÚ č. 10/2011 o materiáloch určených na kontakt s potravinami. Rad sa používa aj na filtráciu pitnej vody v domácnostiach.

Akú tlakovú stratu má hydrocyklón Alfaturbo?

Podľa katalógu výrobcu sa tlaková strata v celom radu pohybuje od 0,20 bar do 0,70 bar; tabuľky sú pre každú veľkosť vedené v rovnakom intervale tlakových strát, líšia sa prietokom, pri ktorom tieto hodnoty nastanú. Konkrétne: 1" má 0,20 bar pri 2,9 m³/h a 0,70 bar pri 5,5 m³/h; 2" 0,20 bar pri 10,1 m³/h a 0,70 bar pri 19,2 m³/h; 3" 0,20 bar pri 25,9 m³/h a 0,70 bar pri 48,0 m³/h. Hodnoty sú z laboratórnych meraní na čistej vode pri 20 °C podľa UNI 10286.

Kam sa hydrocyklón zaraďuje v zostave?

Pred jemnejší stupeň filtrácie — pred pieskový, sitkový alebo diskový filter. Zachytí hrubý piesok, ktorý by nasledujúci filter zanášal, čím sa predĺžia intervaly medzi preplachmi. Používa sa aj samostatne ako ochrana čerpadiel a kvapkovacej závlahy pri vode z vrtu.
