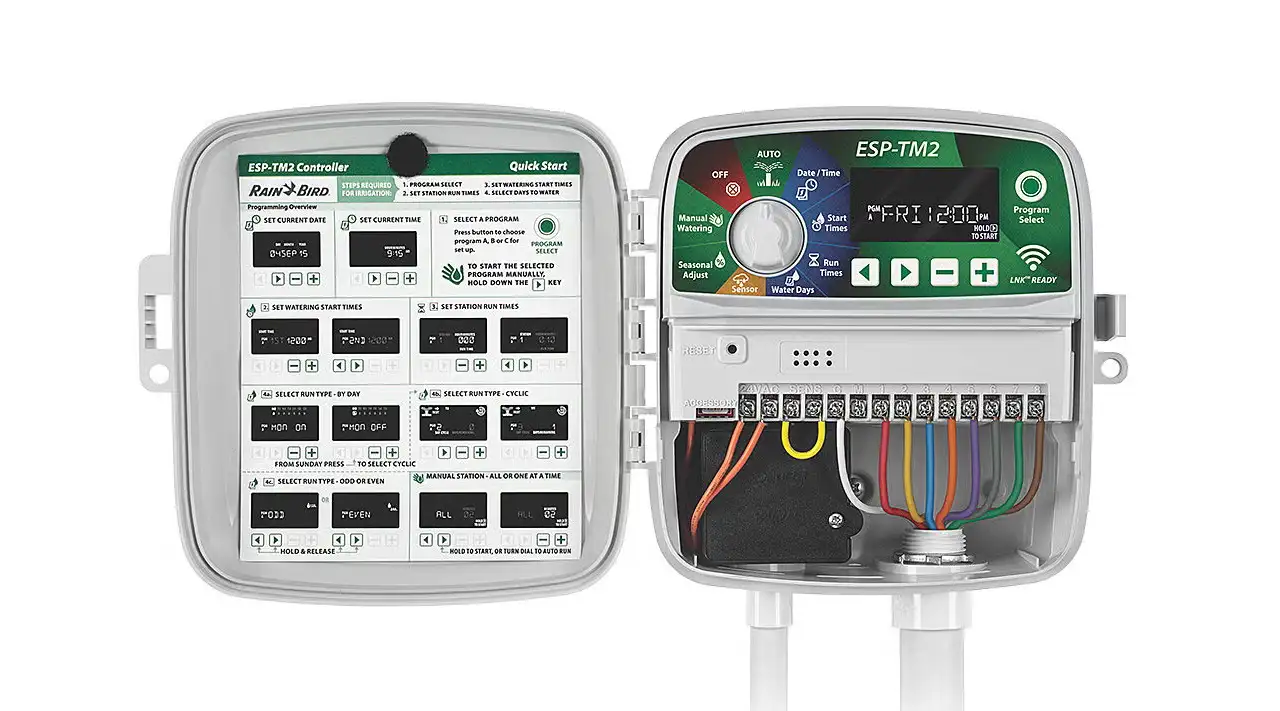

Vollständige Anleitung zur Einstellung des Steuergeräts Rain Bird ESP-TM2: Systemeinrichtung auf Profi-Niveau

Die richtige Einstellung des Bewässerungssystems ist das A und O für einen gesunden, sattgrünen Rasen und einen vitalen Garten. Das Steuergerät Rain Bird ESP-TM2 ist sowohl bei Fachbetrieben als auch bei Anwendern aufgrund seiner Zuverlässigkeit und der intuitiven Benutzeroberfläche äußerst beliebt. Diese Anleitung führt Sie Schritt für Schritt durch die komplette Programmierung, damit Sie Ihr System sicher beherrschen, Wasser sparen und optimale Ergebnisse erzielen – ganz ohne externen Servicetechniker.

Einstellung von aktuellem Datum und Uhrzeit: Die Basis der Programmierung

Bevor Sie mit der eigentlichen Bewässerungsplanung beginnen, muss das Steuergerät das genaue Datum und die Uhrzeit kennen. Ohne diesen Schritt kann der eingestellte Zeitplan nicht korrekt ausgeführt werden.

1. Drehen Sie den Programmier-Drehschalter auf die Position Date and Time (Datum/Uhrzeit).
2. Auf dem Display blinkt der einzustellende Parameter (Tag, Monat oder Jahr). Stellen Sie den aktuellen Wert mit den Tasten Plus (+) und Minus (-) ein.
3. Mit der Taste Pfeil rechts wechseln Sie zum nächsten Parameter (von Tag zu Monat, anschließend zum Jahr).
4. Automatischer Kalender: Das Steuergerät verfügt über einen integrierten Kalender, der dem gewählten Datum automatisch den korrekten Wochentag zuordnet.
5. Drücken Sie die Taste Pfeil rechts weiter, um zur Einstellung der Uhrzeit zu gelangen. Stunden und Minuten werden separat mit den Tasten + und - eingestellt.
6. Auswahl des Zeitformats: Um zur Einstellung des 12/24-Stunden-Formats zu gelangen, müssen Sie mit dem Pfeil nach rechts durch alle vorherigen Parameter navigieren. Wir empfehlen, den 24-Stunden-Modus beizubehalten, um maximale Übersichtlichkeit zu gewährleisten und Verwechslungen zwischen Vormittags- und Nachmittagsstunden auszuschließen.

Programmierung der Startzeiten (Start Times)

Hier legen Sie fest, zu welchen Uhrzeiten der gesamte Bewässerungszyklus starten soll.

• Drehen Sie den Schalter auf die Position Start Times (Startzeiten).
• Das Steuergerät bietet bis zu vier Startzeiten pro Tag; für Standardrasenflächen ist in der Regel jedoch eine Startzeit ausreichend (z. B. um 06:00 Uhr morgens).
• Die Zeit stellen Sie in 15-Minuten-Schritten mit den Tasten + und - ein.
• Belassen Sie die restlichen Startzeiten (2, 3 und 4) auf „OFF“, sofern Sie keine mehrfache Bewässerung pro Tag benötigen.

Laufzeiten für die einzelnen Stationen (Run Times)

Eine „Station“ repräsentiert einen spezifischen Bewässerungssektor im Garten, der über ein eigenes Magnetventil gesteuert wird. Jede Station kann individuell eingestellt werden.

1. Drehen Sie den Schalter auf die Position Run Times (Laufzeiten).
2. Auf dem Display erscheint die Nummer der Station (Station 1). Zwischen den Stationen wechseln Sie mit den Pfeiltasten (links/rechts).
3. Stellen Sie für jede aktive Station mit den Tasten + und - die gewünschte Laufzeit ein (z. B. 10 Minuten). Nach der letzten Station springt die Anzeige beim erneuten Drücken der Pfeiltaste wieder zur ersten Station zurück.

Auswahl der Bewässerungstage (Water Days): Kalendertage vs. Intervall

Das Rain Bird ESP-TM2 verfügt über flexible Möglichkeiten zur Festlegung der Bewässerungstage.

• Kalender-Bewässerung (Bestimmte Wochentage):
  • Legen Sie mit den Tasten + und - für jeden Wochentag den Status ON (Tropfensymbol) oder OFF (durchgestrichener Tropfen) fest.
• Intervall-Bewässerung (Zyklische Tage):
  • Navigieren Sie mit dem Pfeil nach rechts über den Sonntag hinaus. Im Modus „Day Cycle“ stellen Sie das Intervall von 2 bis 31 Tagen ein (z. B. bedeutet die Zahl 3 eine Bewässerung an jedem dritten Tag).
  • Wichtiger Parameter „Days Remaining“ (Verbleibende Tage): Gibt an, wann der nächste Zyklus startet. Der Wert 0 bedeutet, dass die Bewässerung heute ausgeführt wird. Der Wert 1 bedeutet, dass noch ein Tag bis zur nächsten Bewässerung verbleibt (Start morgen).
• Option für gerade/ungerade Kalendertage (Odd/Even): Wenn Sie nur an geraden oder ungeraden Tagen bewässern möchten, halten Sie in der Position Water Days beide Pfeiltasten (links und rechts) gleichzeitig gedrückt, um in den Modus „Even“ (gerade) oder „Odd“ (ungerade) zu wechseln.

Wichtiger Hinweis: Drehen Sie den Schalter nach der Einstellung der Tage immer wieder auf die Position AUTO.

Erweiterte Funktionen des Rain Bird ESP-TM2: Regensensor und Saisonale Anpassung

Diese Funktionen unterstützen eine effiziente Wassereinsparung, ohne dass das Grundprogramm manuell geändert werden muss.

Regensensor / Bodenfeuchtesensor: In der Schalterstellung „Sensor“ kann ein angeschlossener Sensor mit den Tasten + und - aktiviert oder deaktiviert werden. Bei deaktiviertem Sensor ignoriert das Steuergerät Signale des Regensensors und bewässert nach Zeitplan.

Saisonale Anpassung (Seasonal Adjust) – Effiziente Wassersteuerung: Diese Funktion skaliert die Laufzeiten aller Stationen prozentual in einem Schritt. Sie dient zur schnellen Anpassung an witterungsbedingte Veränderungen:

• Bei Hitzeperioden: Erhöhen Sie den Wert z. B. auf 120 % oder 150 % – die Laufzeiten verlängern sich proportional.
• In kühleren Herbstmonaten: Reduzieren Sie den Wert z. B. auf 50 % – statt 10 Minuten bewässert jede Station nur noch 5 Minuten.
• Die in der Position Run Times hinterlegten Basiswerte bleiben dabei unverändert gespeichert.

Bewässerungsverzögerung (Rain Delay): Wenn Niederschlag vorhergesagt ist, belassen Sie den Drehschalter auf AUTO und halten Sie die Taste Plus (+) gedrückt. Stellen Sie die Anzahl der Tage (z. B. 3 Tage) ein, an denen der Betrieb pausieren soll. Nach Ablauf der Frist kehrt das Steuergerät automatisch zum regulären Zeitplan zurück.

Manuelle Bewässerung: Sofortiger Start bei Bedarf

Für eine zusätzliche Wassergabe, beispielsweise nach einer Düngung oder bei extremer Trockenheit, kann die Bewässerung manuell gestartet werden.

• Start des gesamten Programms: Halten Sie in Schalterstellung AUTO die Pfeiltaste rechts gedrückt („Hold to start“). Das Display zeigt das aktive Programm an (in der Regel „Program A“) und startet alle Stationen nacheinander.
• Start einer einzelnen Station: Wählen Sie in der Position „Manual Watering“ oder unter „AUTO“ mit den Pfeiltasten die gewünschte Station aus, passen Sie die Laufzeit an und halten Sie die Pfeiltaste rechts gedrückt.
• Sofortiger Abbruch: Um eine laufende manuelle Bewässerung abzubrechen, drehen Sie den Schalter auf OFF, warten Sie mindestens 3 Sekunden, bis der Zyklus vollständig stoppt, und stellen Sie den Schalter anschließend wieder auf AUTO.

Fazit und Empfehlung

Das Steuergerät Rain Bird ESP-TM2 vereint professionelle Funktionsvielfalt mit hoher Bedienfreundlichkeit. Durch die gezielte Nutzung von Funktionen wie der Saisonalen Anpassung (Seasonal Adjust) lassen sich die Betriebskosten senken und eine bedarfsgerechte Wasserversorgung der Anlage sicherstellen. Mit dieser Anleitung verfügen Sie über das notwendige Fachwissen zur optimalen Steuerung des Bewässerungssystems.
